แผงวงจรควบคุุมตู้น้ำหยอดเหรียญ

การเชื่อมต่อกับเครื่องหยอดเหรียญ

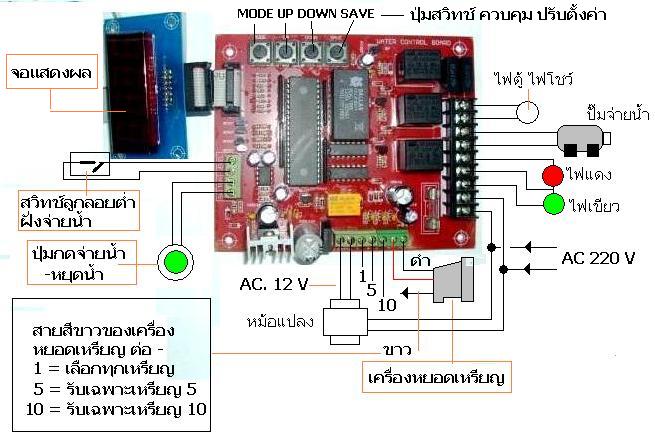

การต่อเครื่องหยอดเหรียญเข้ากับแผงวงจรโดยสาย แดง ของเครื่องหยอดเหรียญเข้าที่ +  สาย ดำ เข้าที่ – สาย ขาว ต่อตามความต้องการการใช้เครื่องหยอดเหรียญคือถ้า ใช้แบบได้ทุกเหรียญต่อที่ 1 ถ้า ใช้ได้เฉพาะเหรียญใดเหรียญหนึ่งคือ

1 บาทต่อที่ 1 , 5 บาทต่อที่ 5, 10บาทต่อที่ 10 เครื่องหยอดเหรียญที่ใช้ได้มีดังนี้

 1.เครื่องหยอดเหรียญ รุ่น EU-1,EU-2 ,ict ucae

2.เครื่องหยอดเหรียญ รุ่น C-400

3.เครื่องหยอดเหรียญ รุ่น SW-500

4.เครื่องหยอดเหรียญ รุ่น SG-628

5.รุ่นอื่นๆตามท้องตลาดใด้ทุกรุ่น

การต่อระบบเปิดปิดไฟป้ายอัตโนมัติ

การต่อไฟป้ายควรใช้หลอดตะเกียบ   220V 14 W หรือต่ำกว่านี้เพื่อประหยัดไฟการต่อสายจากขั้วหลอดมาที่แผงวงจร ที่ LIGHT  ควบคุมเวลา เปิด ปิด 00-23 น.

การต่อระบบไฟแสดงสถานะของน้ำ (แดง) (เขียว)

ระบบจะทำการตรวจวัดระดับน้ำด้วยลูกลอยอิเล็คทรอนิคส์เมื่อน้ำเต็ม ไฟเขียว จะติดเมื่อน้ำหมด ไฟแดง จะติด การต่อลูกลอยตัวต่ำสุดคือสายด้านหนึ่งไปแผงวงจรที่ LEVEL อีกด้านหนึ่งเข้าที่ลูกลอย

การต่อระบบปั้มจ่ายน้ำ

การต่อปั้มจ่ายน้ำได้ทุกรุ่นที่ใช้ไฟ 220V โดยต่อไปที่แผงวงจรที่ PUMP

ระบบการเคลียร์จอแสดงผลอัตโนมัติ

ขณะเครื่องไม่ใช้งานหน้าจอจะแสดง OPEN หรือ TIME   ขณะหยอดเหรียญจะแสดงจำนวนเงินแต่ถ้าไม่มีการกด

น้ำนานเกิน 5 นาทีเครื่องจะกลับมาที่สภาวะปกติคือกินเหรียญไม่สามารถกดน้ำต่อได้

ระบบการจ่ายน้ำ

ระบบจ่ายน้ำเมื่อหยอดเหรียญแล้วกดปุ่มจ่ายน้ำถ้าต้องการหยุดน้ำก็กดปุ่มจ่ายน้ำอีกหนึ่งครั้งหรือเรียกว่าระบบ[PLAY & PAUSE ]

 ระบบการเคลียร์จำนวนเงินที่หยอด

เป็นการเคลียร์จำนวนเงินที่เราหยอดเพื่อทดลองน้ำด้วยการกด สวิตช์ MODE หนึ่งครั้งหน้าจอจะกลับ

ไปหน้าจอหลัก

ระบบเปิดปิดไฟป้ายฉุกเฉิน

ต้องการเปิดไฟป้ายให้กด sw save         ต้องการปิดไฟให้กด   sw up

 ตั้งโปรแกรมแผงควบคุม

+ กด โหมด P1 ตั้งเวลาปัจจุบัน ชั่วโมง ( 0-23)                 [ P1.00 ]

+ กด โหมด P2 ตั้งเวลาปัจจุบัน นาที (0-59 )                  [ P2.00 ]

+ กด โหมด P3 ตั้งเวลาเปิดไฟป้าย ชั่วโมง ( 0-23)              [ P3.18 ]

+ กด โหมด P4 ตั้งเวลาเปิดไฟป้าย นาที (0-59)                  [ P4.00 ]

+ กด โหมด P5 ตั้งเวลาปิดไฟป้าย ชั่วโมง ( 0-23)              [ P5.06 ]

+ กด โหมด P6 ตั้งเวลาปิดไฟป้าย นาที ( 0-59)                  [ P6.00 ]

+ กด โหมด P7 ตั้งน้ำ         (ดูหัวข้อการตั้งน้ำ)               [ 25.18 ]

+ กด โหมด P8 ตั้งค่าตามที่บริษัทตั้งไว้                             [ P8:C0]

+ กด โหมด P9 ตั้งหน้าจอแสดงผล (P9:01=OPEN),(P9:00=TIME)    [ P9:00 ]

ค่าต่างๆที่อยู่ในวงเล็บด้านหลังเป็นค่าที่ตั้งจากบริษัท หากต้องการตั้งค่าใหม่ให้ กดสวิตช์ MODE แล้ว กดสวิตช์  UP เพื่อเพิ่มค่า หรือ DOWN เพื่อลดค่า ตามต้องการแล้วกดกดสวิตช์  SAVE ถ้าไม่ต้องการ

การตั้งน้ำ

การตั้งน้ำนี้จะแตกต่างจากบริษัทอื่นคือการตั้งแบบจ่ายน้ำตามจำนวนที่ต้องการ

1.หยอดเหรียญแล้วกดสวิตช์  จ่ายน้ำเพื่อไล่ลม น้ำให้เต็มกระบอกไส้กรองตัวสุดท้ายจนกว่าน้ำจะไหลสะดวกไม่มีการสะอึก จนหมดเงิน (ในกรณีที่เป็นเครื่องใหม่ ยังไม่เคยจ่ายน้ำ)

2.นำขวดน้ำที่ต้องการจะตวงน้ำรองที่หัวจ่าย (ขนาดขวด 1 ลิตร,1.25 ลิตร,1.5 ลิตร หรือ 2 ลิตร ขนาดใดก็ได้ ตามที่เราต้องการตั้งราคาขาย ต่อ 1 บาท)

3.กดสวิตช์ MODE ไปที่ P7 หน้าจอจะแสดงค่าน้ำที่ทางบริษัทตั้งไว้คือ 25.18 หรือประมาณหนึ่งลิตร

4. กดปุ่มสวิทช์ จ่ายน้ำ เมื่อน้ำไหลเต็มขวดตวง ให้กดหยุดน้ำ แล้วกด SAVE 1 ครั้ง

5.ทดลองกดน้ำว่าตรงกับที่ตั้งหรือไม่ด้วยการหยอดเงินหนึ่งบาทแล้วกดน้ำดู

การกดดูจำนวนเงิน

การเช็คดูจำนวนเงินที่ขายด้วยการกด สวิตช์สีแดง หน้าจอจะแสดงผลจำนวนเงินสองครั้งคือครั้งแรกจะแสดงผลสี่หลักครั้งที่สองจะแสดงผลสองหลัก สี่หลักแรกจะแสดง 0-9999   สองหลักหลังจะแสดง 0-99 การแสดงยอดเงินถ้าจำนวนเงินที่ได้เกิน 9999 สี่หลักแรกจะเป็น0000 สองหลักหลังจะแสดงจำนวนเงินเช่น 01   0000 จำนวนเงินจะเท่ากับหนึ่งหมื่นบาท

การเคลียร์จำนวนเงิน

การเคลียร์จำนวนเงินด้วยการกด สวิตช์สีแดง ค้างไว้จนกว่าหน้าจอจะขึ้น    - – - – แสดงว่า

การเคลียร์ข้อมูลเรียบร้อยแล้ว

การตั้งค่าเดิมที่บริษัทตั้งมา

คือการเคลียร์ข้อมูลที่ตั้งใหม่ให้เป็นข้อมูลของบริษัทตั้งไว้

กดสวิตช์ MODE ไปที่ P8 จอแสดงผลจะแสดง P8.C0 ให้กดสวิตช์ SAVE จอแสดงผลจะแสดงผล

เป็น – - – - แสดงว่าเคลียร์ข้อมูลเรียบร้อยแล้วให้กดสวิตช์ MODE เพื่อออก

การตั้งการแสดงผลหน้าจอ [OPEN] หรือ [TIME]

คือการแสดงผลหลักของตู้มีสองระบบไห้เลือกคือ   OPEN   และแสดงเป็น เวลา
