คู่มือแผงวงจรตู้น้ำหยอดเหรียญ (บอร์ดเขียว)

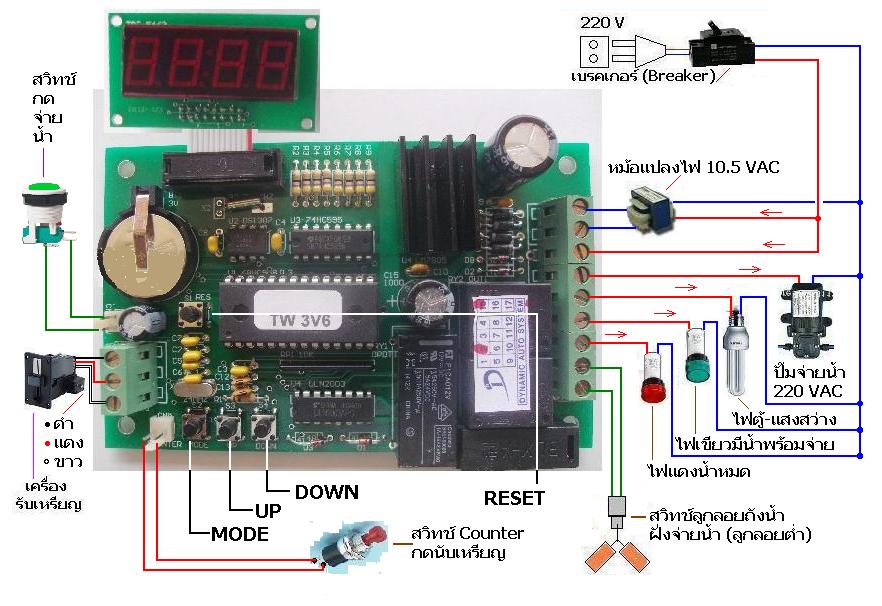

การต่อแผงวงจรตู้น้ำหยอดเหรียญ(บอร์ดเขียว)

การตั้งโปรแกรม

-ขั้นตอนแรกให้เคลียร์ข้อมูล โดยการกดปุ่ม DOWN ค้างไว้ แล้วกดปุ่ม RESET ปล่อยปุ่ม

RESET และยังคงกดปุ่ม DOWN ค้างอยู่ อีก 3 วินาทีแล้วปล่อย จากนั้นจึงเริ่มต้นตั้งค่า

โปรแกรมโดยกดปุ่ม MODE 1 ครั้ง จะขึ้นเลข 1 แล้วเปลี่ยนเป็นตัวเลข

MODE-1 ตั้งเวลาจ่ายน้ำ     โดยปกติตั้งอยู่ที่     [ 150 ]

    (ถ้าต้องการเพิ่ม ให้กดปุ่ม UP, ถ้าต้องการลด ให้กดปุ่ม DOWN)

 เมื่อได้ตามต้องการแล้วจึงกดปุ่ม  MODE อีกครั้งหนึ่งเพื่อเลื่อนไปปรับใน MODE ต่อไป

MODE-2 ตั้งค่า Promotion Step 1 (ไม่ค่อยได้ใช้ MODE นี้)  โดยปกติตั้งอยู่ที่            [ 0 ]

MODE-3 ตั้งค่าเพิ่มเงิน Step 1       (ไม่ค่อยได้ใช้ MODE นี้)   โดยปกติตั้งอยู่ที่            [ 0 ]

MODE-4 ตั้งเวลาเปิดไฟป้าย                                    โดยปกติตั้งอยู่ที่            [ 18.00 ]

MODE-5 ตั้งเวลาปิดไฟป้าย                                     โดยปกติตั้งอยู่ที่            [ 06.00 ]

MODE-6 ปรับหน้าจอ                   (ไม่ค่อยได้ใช้ MODE นี้)   โดยปกติตั้งอยู่ที่            [ 0 ]

MODE-7 ตั้งค่า Promotion Step 2 (ไม่ค่อยได้ใช้ MODE นี้)   โดยปกติตั้งอยู่ที่            [ 0 ]

MODE-8 ตั้งค่าเพิ่มเงิน Step 2       (ไม่ค่อยได้ใช้ MODE นี้)   โดยปกติตั้งอยู่ที่            [ 0 ]

MODE-9 ตั้งเวลาปัจจุบัน (ชั่วโมง)                                                            [ 00.00 ]

MODE-10 ตั้งเวลาปัจจุบัน (นาที)                                                             [ 00.00 ]

การเช็คดูจำนวนเงิน กดปุ่มแดง 1 ครั้ง จอจะแสดงผล หลักพัน หลักร้อย หลักสิบ หลักหน่วย ค้างไว้ 5 วินาที จากนั้นจะแสดงหลักหมื่น จำนวนเงินที่แสดงได้สูงสุด 65535 แล้วเริ่ม 1 ใหม่ หากต้องการเคลียร์จำนวนเงิน ให้กดปุ่มแดงค้าง 3 วินาที  การเคลียร์จอแสดงผล กดปุ่ม DOWN 1 ครั้ง
